Elektroniczne zawory rozprężne Danfoss – przegląd oferty, nowości, przykład doboru

 12-2021

Efektywność dowolnego systemu HVAC/R może zostać zwiększona dzięki zastosowaniu elektronicznej regulacji przegrzania. Elektroniczne zawory rozprężne firmy Danfoss działają w sposób efektywny i niezawodny, umożliwiając precyzyjne wyregulowanie układu i jednocześnie osiągnięcie znaczących oszczędności energii.

Oferta elektronicznych zaworów rozprężnych firmy Danfoss obejmuje elektromagnetyczne zawory rozprężne i zawory rozprężne z silnikiem krokowym, które można ogólnie podzielić na trzy grupy:

– elektroniczne zawory rozprężne (regulacja pulsacyjna) – AKV
– elektroniczne zawory rozprężne (regulacja modulacyjna) – ICM / CCM
– elektroniczne zawory rozprężne (regulacja modulowana) – ETS



W tym artykule skupimy się na serii zaworów ETS.

Zawory rozprężne ETS w połączeniu z regulatorem przegrzania przeznaczone są do precyzyjnej regulacji zasilania parowników w czynnik chłodniczy i są one kompatybilne zarówno ze sterownikami firmy Danfoss jak i innych producentów.

Zawory te wyposażone są w silnik krokowy zapewniający precyzyjną regulację i niski pobór energii, a ich konstrukcja umożliwia pracę niezależnie od kierunku przepływu czynnika oraz gwarantuje szczelne zamknięcie.

Dostępna jest szeroka gama tych zaworów do większości popularnych czynników chłodniczych w bardzo szerokim zakresie wydajności.



Gama zaworów ETS Danfoss

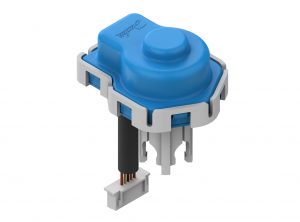

ETS 5M

Ultrakompaktowe zawory ETS 5M zostały zaprojektowane z myślą o niskim poziomie hałasu podczas pracy napędu i wywołanego przepływem czynnika; są dedykowane do aplikacji chłodzących VRF, CRAC, IT i pomp ciepła.

Testy udowodniły odporność ETS 5M na wibracje i wstrząsy w zastosowaniach transportowych oraz wysoką niezawodność w niskich temperaturach otoczenia – a więc idealnie nadają się one do zastosowań w chłodnictwie, klimatyzacji i pompach ciepła — w tym w domowych pompach ciepła typu powietrze-woda i gruntowych, systemach klimatyzacji do autobusów elektrycznych i chłodniach.

Wydajność nominalna: 9 … 21 kW (R404A / te = 5 °C / tc = 32 °C)

https://assets.danfoss.com/documents/189535/AI357347789371en-000202.pdf

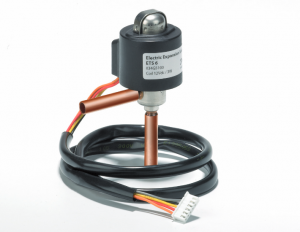

ETS 6

Zawory rozprężne ETS 6 z silnikiem krokowym są kompaktowymi i lekkimi zaworami przeznaczonymi do małych układów z czynnikami chłodniczymi HFC i HCFC, a konstrukcja zaworów wykorzystuje unipolarne silniki krokowe o wysokiej trwałości.

Wydajność nominalna w zakresie: 1,8 … 46 kW (R410A / te = 5 °C / tc = 38 °C)

https://assets.danfoss.com/documents/37229/AI227986437323en-000901.pdf

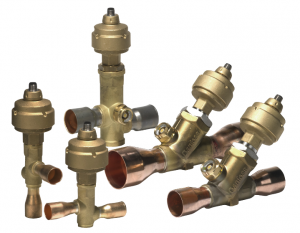

ETS 12.5 – ETS 25 – ETS 50 – ETS 100 (wycofywane)

Korpus oraz obudowa silnika bipolarnego AST są mosiężne, a przyłącza miedziane lub bimetalowe; większe zawory wyposażone są we wziernik ze wskaźnikiem wilgotności.

https://assets.danfoss.com/documents/41195/AI248186497412en-001110.pdf

Docelowo ta grupa zaworów zostanie zastąpiona zaworami ETS Colibri.



ETS 250 – ETS 400 (docelowo będą wycofywane)

Zawory ETS 250 i ETS 400 wyposażone są we wziernik ze wskaźnikiem zawilgocenia. Korpus i obudowa silnika bipolarnego AST są mosiężne, a przyłącza miedziane. Występuję również specjalne wersje ETS 250 i ETS 400 dla aplikacji bezolejowych (ze sprężarkami Turbocor).

Wydajność nominalna: 874 i 1394 kW (R134A / te = 5 °C / tc = 32 °C)

https://assets.danfoss.com/documents/41195/AI248186497412en-001110.pdf

Docelowo ta grupa zaworów zostanie zastąpiona zaworami ETS serii L.

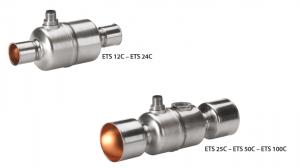

ETS Colibri: ETS 12C – ETS 24C – ETS 25C – ETS 50C – ETS 100C

Nowy ETS Colibri to doskonale zaprojektowany, zupełnie nowy typ elektrycznego zaworu rozprężnego.

Liniowa konstrukcja zaworu zawierająca wyważony układ klatki i suwaka napędzanego bezpośrednio przez wysterowany wydajny bipolarny silnik krokowy. Zapewnia to szczelne zamknięcie dla obu kierunków przepływu, co wspomaga płynne działanie systemu. Mechaniczny luz w zaworze jest zminimalizowany, a czasy otwarcia/zamknięcia zaworu są bardzo krótkie w porównaniu do tradycyjnych zaworów. Zawór ETS Colibri jest o 80% lżejszy od obecnych rozwiązań dostępnych na rynku, co ma znaczenie dla środowiska, a instalacja ETS Colibri jest szybsza i bardziej ekonomiczna dzięki konstrukcji bimetalowej (np: nie jest konieczna mokra ściereczka podczas lutowania).

Wydajność nominalna w zakresie: 91 … 635 kW (R410A / te = 5 °C / tc = 32 °C)

https://assets.danfoss.com/documents/41002/AI246886497271en-000706.pdf

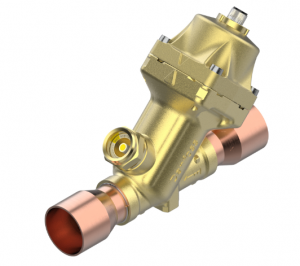

Seria ETS L (zastępuje i uzupełnia serie ETS 250 – ETS 400)

Nowe przeprojektowane ETS 175L i 250L są pierwszymi modelami ETS z serii L dla dużych zastosowań chłodniczych i pomp ciepła, zaprojektowane aby wytrzymać wyższy minimalny spadek ciśnienia roboczego niż w poprzednich modelach, dwa nowe zawory zapewniają wysoką użyteczność i są kompatybilne z mieszankami czynników chłodniczych HFC i HFO o niskiej i średniej gęstości, w tym z opcjami A2L.

Koncepcja wysokiej użyteczności sprawia, że ​​nie trzeba usuwać korpusu zaworu z systemu, a charakterystyki przepływu – dostępne wersje liniowe lub nieliniowe krzywe S – umożliwiają optymalizację konstrukcji systemu zgodnie z potrzebami OEM.

Wydajność nominalna linowe (krzywa S): 757(822) i 1007(1081) kW (R134A / te = 5 °C / tc = 32 °C)

https://assets.danfoss.com/documents/188597/AI374946650883en-000201.pdf

Gama ETS L zostanie powiększona w 2022 roku i będzie również obejmować odnowione ETS 400L i nowe ETS 550L oraz nowe modele specjalnie zaprojektowane do systemów bezolejowych i wysokich temperatur.

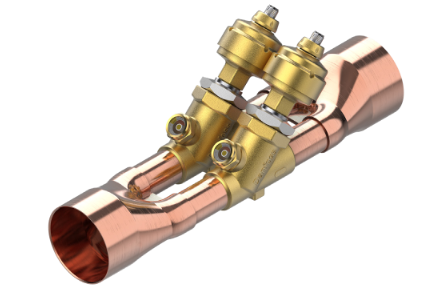

ETS 500P – ETS 800P

Zawory te stanowią uzupełnienie oferty ETS o zintegrowane wersje podwójnego ETS 250 i podwójnego ETS 400 połączonych równolegle do układów chłodniczych o dużej mocy.

Wydajność nominalna: 1652 i 2245 kW (R134A / te = 5 °C / tc = 32 °C)

https://assets.danfoss.com/documents/44299/AI330734333508en-000201.pdf



Sterowniki / regulatory przegrzania do zaworów ETS

Niezawodne i skuteczne regulatory przegrzania firmy Danfoss nadają się znakomicie do sterowania pracą różnorodnych komercyjnych urządzeń klimatyzacyjnych i chłodniczych tak, aby osiągnąć jak najwyższą efektywność. Przegrzanie w krótkim czasie sprowadzane jest do możliwie najniższego poziomu, dzięki czemu uzyskuje się optymalne zasilanie parownika, nawet przy dużych zmianach obciążenia, a w rezultacie obniżeniu ulega zużycie energii i koszty użytkowania (nawet o 20%).

Gama sterowników do zaworów ETS

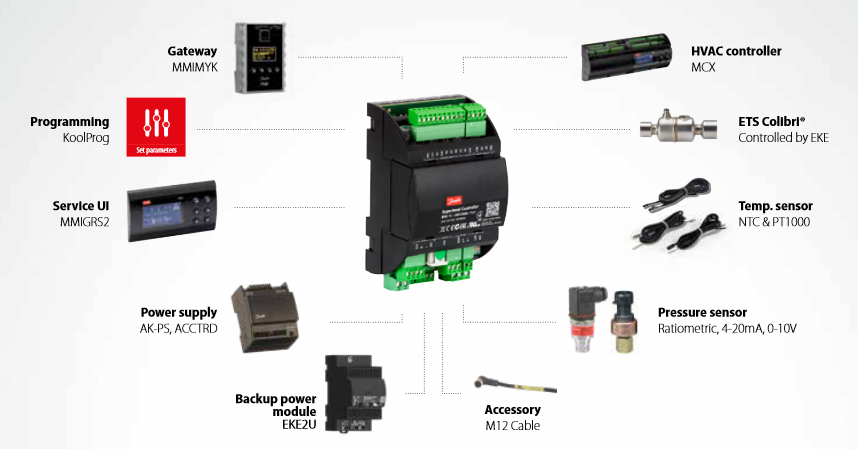

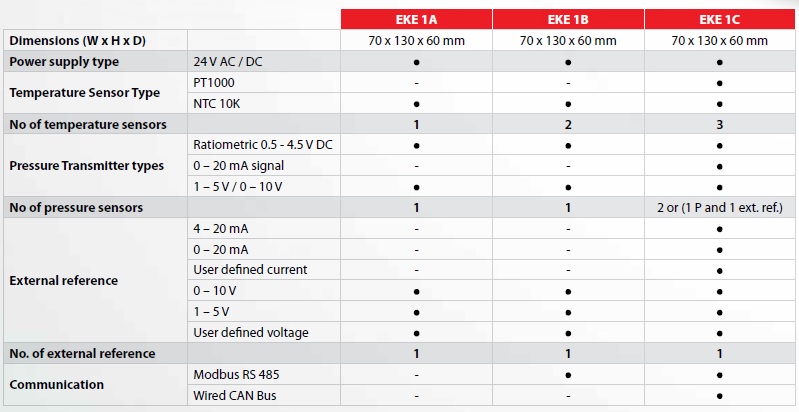

EKE 1A – EKE 1B – EKE 1C



Oprogramowanie elastycznego, wstępnie zaprogramowanego regulatora przegrzania EKE 1 firmy Danfoss zapewnia najwyższą jakość regulacji, pozwalając na dokładne dopasowanie osiągów układu do wymagań użytkownika.

EKE 1A – zoptymalizowany pod względem kosztów, podstawowy: tylko czujniki NTC x 1 / tylko przetwornik radiometryczny x 1 / brak funkcji termostatu / brak komunikacji

EKE 1B – zoptymalizowany kosztowo, dla producentów OEM: tylko czujniki NTC x 2/ tylko przetwornik radiometryczny x 1 / brak funkcji termostatu / komunikacja MODbus

EKE 1C – elastyczny i optymalny (zamiennik EKD/EKC): dowolne czujniki x 3 / dowolne przetworniki x 2 / funkcja termostatu / komunikacja MODbus lub CANbus / dodatkowe funkcje

https://assets.danfoss.com/documents/84837/AI197986442906en-000405.pdf



MCX 061V i MCX 152V

Sterowniki MCX (do zaprogramowania w języku C) firmy Danfoss zapewniają najwyższy poziom kontroli z poziomu oprogramowania, dzięki czemu można dostosować wydajność układu klimatyzacji do konkretnych wymagań. MCX zapewnia niespotykaną uniwersalność i swobodę w porównaniu z systemami licencjonowanymi. Sterowniki MCX 061V i MCX 152V mogą obsługiwać jeden lub dwa zawory rozprężne ETS.

https://assets.danfoss.com/documents/162895/AI166386420921en-000901.pdf

https://assets.danfoss.com/documents/162886/AI193486420691en-001001.pdf



EKE 1D (dedykowany do współpracy z serią MCX)

Sterownik jak EKE 1C, ale dedykowany jako driver do współpracy z serią sterowników MCX z komunikacją podstawową CANbus

https://assets.danfoss.com/documents/189972/AN325741271542en-000403.pdf



EKE 1P + AK-CC55 Single Coil)

Zewnętrzny moduł EKE 1P dedykowany jako driver zaworu ETS do współpracy ze sterownikiem AK-CC55 Single Coil (lub też opcjonalnie z np. AK-PC572, lub z zewnętrznym PLC); to rozwiązanie pozwala wykorzystać większość zaawansowanych funkcji sterownika AK-CC55 w aplikacjach z zaworami ETS.

https://assets.danfoss.com/documents/56791/BC320219567793en-000201.pdf

https://assets.danfoss.com/documents/192987/AQ391029518843en-000101.pdf



EIM / EKF

Są to zoptymalizowane kosztowo sterowniki do zaworów ETS, dedykowane dla producentów OEM i dostępne w opakowaniach przemysłowych.

https://assets.danfoss.com/documents/94979/AD137186432646en-000301.pdf

https://assets.danfoss.com/documents/187050/AI383967949152en-000101.pdf

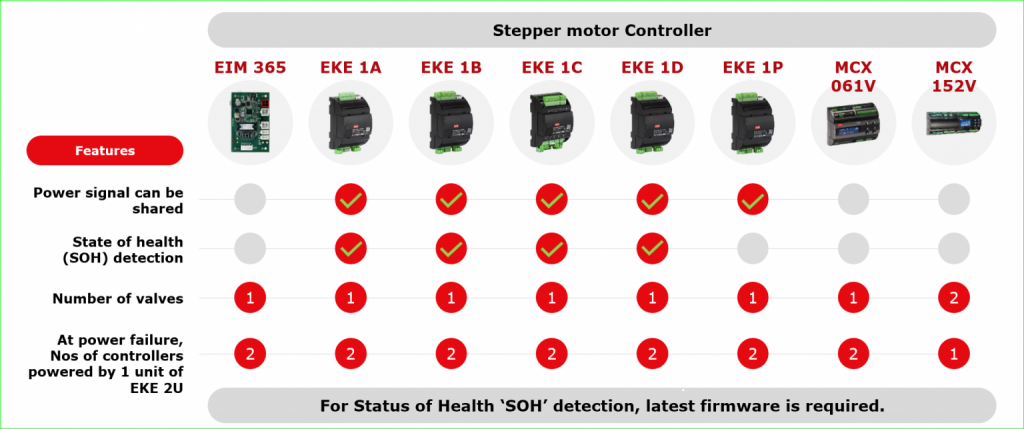

Moduł zasilania rezerwowego EKE 2U

Moduł zasilania rezerwowego Danfoss EKE 2U stanowi niezawodną i łatwą w użyciu alternatywę dla zestawów akumulatorów i elektromagnetycznych zaworów odcinających. Budowa oparta na superkondensatorach można w pełni naładować w ciągu 150 sekund i nie ma potrzeby wymiany baterii – co jest powszechne w przypadku wielu tradycyjnych rozwiązań zasilania awaryjnego. Izolacja galwaniczna modułu EKE 2U i zabezpieczenie przed odwrotną polaryzacją dają również możliwość bezpiecznego współdzielenia zasilania 24 V AC / DC z kilkoma kompatybilnymi sterownikami – takimi jak urządzenia marki Danfoss serii EKE 1 – co zmniejsza liczbę elementów i dodatkowych zasilaczy oraz upraszcza projektowanie układu i pozwala obniżyć koszty ogólne. Moduł EKE 2U współpracuje ze sterownikami EKE, MCX, EIM i EFM.

https://assets.danfoss.com/documents/190011/AN325741621547en-000803.pdf

https://www.karibu-gmm.pl/chlodnictwo/sterowniki-chlodnicze/sterowniki-parownikowe-regulatory-przegrzania/eke-2u/





Coolselector®2

Do precyzyjnego doboru zaworów polecamy bezpłatny program Coolselector®2, który umożliwia wykonywanie obiektywnych precyzyjnych obliczeń w oparciu o konkretne warunki pracy.

https://www.danfoss.com/pl-pl/service-and-support/downloads/dcs/coolselector-2/#tab-overview



Przykładowe dobory zaworów ETS ze sterownikiem przegrzania i akcesoriami

 I. do odwracalnej pompy ciepła powietrze-woda o nominalnej wydajności grzewczej 20kW (R410A / -7stC / +50stC):

  • elektroniczny zawór rozprężny ETS 6-25 np.: 034G5035
  • cewka do zaworu ETS, 12Vdc z kablem np.: 034G5145 (1,5m)
  • sterownik EKE 1B: 080G5350
  • zasilacz do sterownika AK-PS 150, 230Vac/24Vdc, 36VA, na szynę DIN: 080Z0054
  • moduł podtrzymania zasilania EKE 2U: 080G5555
  • przetwornik ciśnienia AKS2050; zakres -1…59 bar np.: 060G5750
  • wtyk do przetwornika AKS2050 z kablem 5m: 060G1034
  • czujnik temperatury NTC, z kablem 3.5m: 084N3210

opcje:

  • wyświetlacz MIMIGRS2: 080G0294
  • kabel do wyświetlacza MMIGRS2 dł.1,5m: 080G0075
  • dodatkowy czujnik temperatury NTC, z kablem 3.5m: 084N3210

 II. do komory chłodniczej z dwoma parownikami o nominalnej wydajności chłodniczej 2 x 150kW (R407C / -5stC / +35stC):



  • 2 x elektroniczny zawór rozprężny ETS Colibri 24C np.: 034G7902
  • 2 x kabel do ETS 24C: 034G7074 (8m)
  • 2 x sterownik EKE 1c: 080G5400
  • 1 x zasilacz do sterowników AK-PS 250, 230Vac/24Vdc, 60VA, na szynę DIN: 080Z0055
  • 1 x moduł podtrzymania zasilania EKE 2U: 080G5555
  • 1 x przetwornik ciśnienia AKS33; zakres -1…34 bar np.: 060G2051
  • 1 x wtyk do przetwornika AKS2050 z kablem 5m: 060G1034
  • 2x czujnik temperatury powierzchniowy AKS11, z kablem 5.5m: 084N0028
  • 4 x czujnik temperatury AKS12, z kablem 5.5m: 084N0038
  • 2 x wyświetlacz MIMIGRS2: 080G0294
  • 2 x kabel do wyświetlacza MMIGRS2 dł.1,5m: 080G0075



źródło:

www.danfoss.com
