Pozostałe zawory elektromagnetyczne

admin — Fri, 10 Jul 2020 09:09:21 +0000

EVU

Seria elektromagnetycznych zaworów EVU jest przeznaczona do lutowania w półhermetycznych szczelnych instalacjach chłodniczych, gdzie duży nacisk kładziony jest na małe wymiary zaworu. Zawory EVU 1 do 8 są kompaktowymi, hermetycznie uszczelnionymi, serwosterowanymi zaworami elektromagnetycznymi przeznaczonymi do instalowania na rurociągu cieczowym, ssawnym i gorących gazów z czynnikami fluorowcopochodnymi.

EVU jest dostępny w wersji prostej i kątowej. Zawory nie mogą być serwisowane. Standardowa cewka jest dostępna z 3-żyłowym połączeniem kablowym, wtyczka DIN i 0.25in, styki płaskie US. Zawory EVU są dostarczane, jako osobne elementy, to jest korpus zaworu i cewka osobno w opakowaniu przemysłowym.

EVRP

HPV

Artykuł Pozostałe zawory elektromagnetyczne pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

Pozostałe zawory do amoniaku

admin — Fri, 10 Jul 2020 09:04:39 +0000

ICLX

Serwosterowane zawory ICLX należą do rodziny przemysłowych zaworów regulacyjnych ICV Flexline (ang. Industrial Control Valve). Zawory ICLX wykorzystuje się w rurociągach ssawnych do otwierania przy wysokiej różnicy ciśnień, np. po odtajaniu gorącym gazem w dużych przemysłowych instalacjach chłodniczych w których stosuje się amoniak, czynniki fluorowcopochodne lub dwutlenek węgla.

Fabrycznie, zawory ICLX są wykonane tak, aby otwierały się dwustopniowo. Prosta modyfikacja sposobu otwierania zaworu z dwustopniowego na jednostopniowy i odwrotnie. Praca dwustopniowa: Po podaniu napięcia na cewki elektromagnetycznych zaworów pilotowych, zawór otwiera się na 10% przepustowości. Drugi stopień otwiera się automatycznie, gdy różnica ciśnień spada do około 1,25 bara.
Serwosterowany zawór typu ICLX składa się z pięciu głównych elementów: korpusu zaworu, górnej pokrywy, modułu roboczego i dwóch elektromagnetycznych zaworów pilotowych. W zaworach ICLX 32–150 górna pokrywa i moduł roboczy są fabrycznie zmontowane.

PML / PMLX

PML/PMLX są serwosterowanymi zaworami głównymi, współpracującymi z elekromagnetycznymi zaworami pilotowymi. Do otwarcia zaworu PML/PMLX wykorzystywane jest zewnętrzne źródło ciśnienia, (co oznacza, że do podtrzymania stanu otwartego zaworu PML nie jest wymagana różnica ciśnień na zaworze). Zawory mogą być stosowane we wszystkich typach instalacji chłodniczych: z bezpośrednim odparowaniem, obieg pompowy, obieg grawitacyjny i mogą być montowane na liniach ssawnych, liniach powrotnych (ciecz/para), liniach wyrównania ciśnienia i obejściowych.

PMLX są stosowane w rurociągach ssawnych do otwierania przy wysokiej różnicy ciśnień, np. po odtajaniu gorącym gazem w dużych przemysłowych, instalacjach chłodniczych. PMLX otwiera się dwustopniowo, w celu uniknięcia wystąpienia uderzenia hydraulicznego.

GPLX

GPLX są zaworami automatycznymi, dwustopniowymi, dwupołożeniowymi, normalnie zamkniętymi (NC). Są one przeznaczone do układów odtajania gorącym gazem i wielu innych zastosowań. Zawory te mają wbudowany układ wyrównywania ciśnienia zapobiegający uderzeniu hydraulicznemu, eliminuje to potrzebę stosowania zewnętrznych upustów (boczników), dając wynikające z tego oszczędności kosztów. GPLX są zaworami kątowymi z przyłączami do spawania.

Artykuł Pozostałe zawory do amoniaku pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

Zawory 4-drogowe

admin — Fri, 10 Jul 2020 09:01:20 +0000

Czterodrogowe zawory rewersyjne Danfoss Saginomiya są stosowane w urządzeniach z obiegiem odwracalnym, takich jak pompy ciepła, klimatyzatory i chillery. Zawory 4 drogowe sterowane pilotowo umożliwiają odwrócenie obiegu chłodniczego, zmieniając chłodzenie w sezonie letnim na grzanie w zimie. Zawory 4 drogowe są również stosowane w procesie odtajania umożliwiając przesłanie gorącego gazu do zaszronionego parownika.

Odwrócenie obiegu chłodniczego inicjowane jest przez elektromagnetyczny zawór pilotowy, który poprzez zmianę położenia suwaka wymusza zmianę kierunku przepływu czynnika chłodniczego. Zawór przyłączony jest do rurociągu tłocznego i ssawnego.
Danfoss Saginomiya CHV/STD/VHV jest czterodrogowym zaworem rewersyjnym o unikalnej konstrukcji, zapewniającym natychmiastowa zmianę kierunku przepływu z minimalnym spadkiem ciśnienia. Zawory są wyposażone w mechanizm zapobiegający przeciekom i maja szeroki zakres zastosowań.
Czterodrogowe zawory rewersyjne są dedykowane do czynników R22, R407C, R134a i R410a, i jest dostępny z wieloma rozmiarami przyłączy. Wydajności od 1.5 kW do 400 kW. Zawory mają aprobaty CE oraz UL.

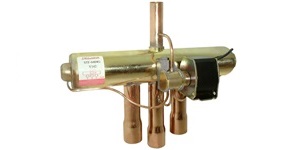

STF

STF – szeroka gama zaworów o wydajności do 40 kW. Kompletny zakres z możliwością stosowania z R410a i innymi czynnikami chłodniczymi, dostępne w opakowaniach przemysłowych.

Czynniki chłodnicze: R410A, R407C, R134a, R404a, R22,
Temperatura otoczenia: -20 do +55°C,
Max. ciśnienie robocze, wersja niskociśnieniowa: 33 bar, wersja wysokociśnieniowa 45 bar.

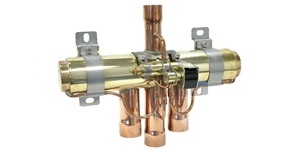

VHV

VHV – szeroka gama zaworów o wydajności od 40 kW do 400 kW. Kompletny zakres z możliwością stosowania z R410a i innymi czynnikami chłodniczymi, dostępne w opakowaniach indywidualnych.

Czynniki chłodnicze: R410A, R407C, R134a, R404a, R22,
Temperatura otoczenia: -20 do +55°C,
Max. ciśnienie robocze, wersja niskociśnieniowa: 33 bar, wersja wysokociśnieniowa 45 bar.

Artykuł Zawory 4-drogowe pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVRS / EVRST

admin — Fri, 10 Jul 2020 09:00:04 +0000

Zawory EVRS i EVRST są wykonane ze stali nierdzewnej. Zawór EVRS 3 jest bezpośrednio sterowany. EVRS 10, 15 i 20 są serwosterowane. EVRST 10, 15 i 20 są zaworami działającymi z wymuszonym serwosterowaniem stosowane w rurociągach cieczowych, ssawnych, gorącego gazu i w rurociągach powrotnych oleju w instalacjach z amoniakiem albo fluorowcopochodnymi czynnikami chłodniczymi. EVRS i EVRST są dostarczane jako elementy tj. korpus zaworu i cewka i muszą być zamawiane oddzielnie. EVRS/EVRST 10, 15 i 20 są wyposażone w trzpień do ręcznego otwierania.

Charakterystyka:

korpus i przyłącza ze stali nierdzewnej,
maks. ciśnienie robocze 50 barg (odpowiedni do CO₂ obiegu podkrytycznego),
stosowany do amoniaku i fluorowcopochodnych czynników chłodniczych,
MOPD do 38 bar z cewką 20 W na prąd przemienny,
szeroki wybór cewek prądu stałego i przemiennego,
przeznaczony do medium o temperaturze do 105 ˚C,
zawory EVRS i EVRST 10, EVRST 15 i EVRST 20 są wyposażone w trzpień do ręcznego otwierania.

Artykuł EVRS / EVRST pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVRA / EVRAT

admin — Fri, 10 Jul 2020 08:58:56 +0000

EVRA są zaworami elektromagnetycznymi bezpośredniego działania albo z serwosterowaniem do rurociągów z cieczami i parami czynników chłodniczych fluorowcopochodnymi i amoniaku. Zawór EVRA jest dostarczany jako komplet albo oddzielnie komponenty, tj. korpus zaworu, cewka i kołnierze. EVRAT ma takie same wydajności jak EVRA, przy czym do jego otwarcia nie jest wymagany spadek ciśnienia – EVRAT otworzy się i pozostanie otwarty nawet jeśli nie będzie przepływu.

Charakterystyka:

zawory EVRA i EVRAT mogą być używane z niepalnymi czynnikami chłodniczymi (także R717), niekorodującymi gazami/cieczami zakładając, że zostały użyte uszczelki z odpowiedniego materiału
EVRA i EVRAT są wyposażone w teflonową uszczelkę, która zapewnia bardzo wysoką szczelność zaworu,
EVRA ma niski spadek ciśnienia,
EVRAT – minimalna wymagana różnica ciśnień do otwarcia zaworu to 0 (zero),
zawory EVRA i EVRAT mają szeroki zakres wymiarów przyłączy kołnierzy zgodnie z standardami: DIN, ANSI, SOC, SA oraz FPT,
zawory EVRA i EVRAT mogą być używane z szerokim typoszeregiem standardowych cewek firmy Danfoss,
filtr typu FA może być umieszczony bezpośrednio na korpusie zaworu (nie dotyczy EVRA 32 i EVRA 40),
szeroki zakres możliwych przyłączy.

Artykuł EVRA / EVRAT pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVSR (woda / glikol)

admin — Fri, 10 Jul 2020 08:56:44 +0000

EVSR jest serwosterowanym zaworem elektromagnetycznym przeznaczonym do instalacji wodnych lub glikolowych w chłodniczych i klimatyzacyjnych układach pośrednich. Zawory są dostarczane w programie części, współpracują z cewkami 18F.

Charakterystyka:

Zakres ciśnienia = 0.1 do 5 bar,
Test ciśnieniowy = max. 16 bar,
Temperatura otoczenia = max. 50°C,
Temperatura medium = -35 do +60°C,
Lepkość = max. 50 mm2/s (cSt).

Artykuł EVSR (woda / glikol) pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVRC

admin — Fri, 10 Jul 2020 08:55:03 +0000

EVRC jest serwosterowanym zaworem elektromagnetycznym do stosowania w rurociągach cieczowych instalacji chłodniczych. EVRC pozwala na przepływ w kierunku przeciwnym do normalnego kierunku przepływu z minimalnym spadkiem ciśnienia. EVRC jest stosowany w rurociągach cieczowych instalacji chłodniczych z odtajaniem gorącym lub zimnym gazem.

Podczas chłodzenia EVRC pracuje, jako normalny zawór elektromagnetyczny, w trakcie odtajania pozwala skroplonej cieczy powracać do kolektora cieczowego.

Czynniki: CFC, HCFC, HFC.
Temperatura medium: -40 – +105°C z cewką 10 W lub 12W.
Minimalna różnica ciśnień do otwarcia: 0.05 bar.

Artykuł EVRC pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVRH (R410A / CO2)

admin — Fri, 10 Jul 2020 08:53:38 +0000

Zawory elektromagnetyczne EVRH zostały specjalnie zaprojektowane w celu spełnienia wymagań dotyczących wysokiego ciśnienia czynników chłodniczych tj. R410 i R744 (CO2). Dostępne są w wersji normalnie zamkniętej. Do zaworu posiadamy szeroki wybór cewek prądu przemiennego i stałego. EVRH może być używany do cieczy, na rurociągu ssawnym i gorącego gazu.

EVRH jest stosowany z czynnikami R410A i R744 (CO2). Jest zaprojektowany do medium o temperaturze do +105°C / 221°F. Projektowe ciśnienie 45.2 bar g / 655 psig. MOPD do 38 bar / 550 psi z cewką 20 W. EVRH jest dostępny z przedłużonymi króćcami do lutowania do 7/8 in. Lutowanie może być wykonane bez demontażu zaworu.

Artykuł EVRH (R410A / CO2) pochodzi z serwisu Karibu GMM Kraków - Autoryzowany dystrybutor DANFOSS.

EVR (NC) / EVR (NO)

admin — Fri, 10 Jul 2020 08:52:24 +0000

Zawory EVR są zaworami elektromagnetycznymi bezpośredniego działania albo z serwosterowaniem, stosowanymi w rurociągach cieczowych, ssawnych i gorącego gazu. Są odpowiednie do agregatów skraplających oraz zespołów sprężarkowych stosowanych w układach chłodniczych, mroźniczych i klimatyzacyjnych, w instalacjach napełnionych fluorowcopochodnymi czynnikami chłodniczymi ( w tym wysokociśnieniowymi czynnikami chłodniczymi, tj. R410A).

Dostarczane zarówno jako normalnie zamknięte (NC) i normalnie otwarte (NO), z lub bez wrzeciona ręcznego otwierania. Zawory EVR są dostarczane jako kompletne lub jako oddzielne podzespoły, np.: korpus, cewka i kołnierze.

Charakterystyka:

Zastosowania: tradycyjne instalacje chłodnicze, układy pomp ciepła, urządzenia klimatyzacyjne, schładzalniki cieczy, mobilne instalacje chłodnicze,
Kompletny typoszereg zaworów i cewek na prąd przemienny i stały,
Szeroki zakres wielkości i rodzajów przyłączy,
Dostarczane zarówno jako normalnie zamknięte (NC) i normalnie otwarte (NO),
Z lub bez wrzeciona ręcznego otwierania,
Wysoka trwałość i niezawodność (wewnętrzna i zewnętrzna szczelność),
Przyłącza: lutowane, śrubunkowe, kołnierzowe, kołnierzowe lutowane,
Odpowiednie do fluorowcopochodnych czynników chłodniczych (R22 i R404A/R507, R407C, R134a),
Temperatura medium: –40 do +105°C (cewka 10 W / 12 W),
Maksymalne ciśnienie pracy (MWP) 32 bar (EVR 2-6, 45.2 bar / EVR 10, 35 bar / EVR 15-40, 32 bar),
MOPD do 25 bar z 12 W cewką prądu przemiennego,
Minimalna różnica ciśnień do otwarcia, EVR 2-3: 0.0 bar, EVR 6-22: 0.05 bar, EVR 25-32: 0.20 bar.
